發電機隔聲罩設計方案—山鷹紙業股份有限公司
發布時間:2019-05-06 10:21:29瀏覽次數:0

  一、發電機隔聲罩信息


  2套發電機隔聲罩,1、隔聲罩尺寸為:L11000*W10500*H3800mm,內有2臺發電機設備;2、隔聲罩尺寸為:L11000*W14500*H3500mm,內有3臺發電機設備;控制室增加吸隔聲措施(更換隔聲門窗)。

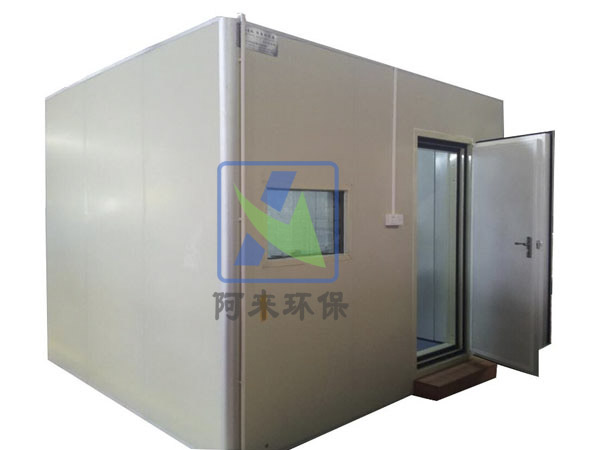

隔聲罩

  二、發電機隔聲罩設備具體要求


  1)1、隔聲罩


  發電機隔聲罩尺寸為:L11000*W10500*H3800mm。


  1.1隔聲罩墻體、頂板及活動板結構


  1、隔聲罩墻體及頂板均采用100mm厚吸隔聲模塊板,結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。板塊間采用隔聲密封處理。


  阻尼和吸音棉均采用耐熱防火材料,內側孔板穿孔率≥25%。


  隔聲罩墻體及頂板均為獨立模塊式結構,易于安裝拆卸。隔聲罩內部與設備主體無剛性連接。


  隔聲罩內部2臺發電機設備間設有1面100mm厚可拆卸活動板,便于設備檢修;活動板尺寸為10800*3700mm,結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。活動板連接處采用卡扣連接,便于拆卸。


  1.2消聲器及風機


  1、隔聲罩設置進風消聲器及排風消聲器各4臺,排風消聲器出風口連接有排風管,排風管采用隔聲包扎,進風消聲器及排風消聲器尺寸均為1300*1300*2200mm。


  消聲器外殼采用100mm厚吸隔聲板,結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板;內部設置有50mm厚和100mm厚消聲插片,結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。


  為保證隔聲罩內通風散熱,使用軸流風機配合進排風消聲器通風散熱。該隔聲罩配備4臺防爆進風風機和4臺防爆排風風機,風量為25200m?/h。


  1.3隔聲門及窗


  隔聲罩兩側設置4樘雙開隔聲門,尺寸為1800*2400mm,每樘隔聲門自帶觀察窗,尺寸為500*700mm。


  隔聲罩無隔聲門的兩側設置4扇隔聲窗,尺寸為1000*1000mm。隔聲門及隔聲窗安裝位置可根據現場安裝要求調節。


  1.4隔聲罩框架


  隔聲罩框架采用100方管搭建,吸隔聲板與框架、門窗與框架、框架與地面連接均進行隔聲密封處理。


  1.5照明設計


  1、隔聲罩內部設置9盞防爆照明燈,配備接線開關,并統一配置防爆配電箱。


  1.6降噪目標


  隔聲罩安裝完成后,隔聲罩外1m處降至85dB(A)。


  2)2、隔聲罩


  發電機隔聲罩尺寸為:L11000*W14500*H3500mm。


  2.1隔聲罩墻體、頂板及活動板結構


  2、隔聲罩墻體及頂板均采用100mm厚吸隔聲模塊板,結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。板塊間采用隔聲密封處理。


  阻尼和吸音棉均采用耐熱防火材料,內側孔板穿孔率≥25%。


  隔聲罩墻體及頂板均為獨立模塊式結構,易于安裝拆卸。隔聲罩內部與設備主體無剛性連接。


  隔聲罩內部3臺發電機設備間設有2面100mm厚可拆卸活動板,便于設備檢修;活動板尺寸為10800*3400mm,結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。活動板連接處采用卡扣連接,便于拆卸。


  2.2消聲器及風機


  2、隔聲罩設置進風消聲器及排風消聲器各6臺,排風消聲器出風口連接有排風管,排風管采用隔聲包扎,進風消聲器及排風消聲器尺寸均為1300*1300*2200mm。


  消聲器外殼采用100mm厚吸隔聲板,結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板;內部設置有50mm厚和100mm厚消聲插片,結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。


  為保證隔聲罩內通風散熱,使用軸流風機配合進排風消聲器通風散熱。該隔聲罩配備6臺防爆進風風機和6臺防爆排風風機,風量為25200m?/h。


  2.3隔聲門及窗


  隔聲罩兩側設置6樘雙開隔聲門,尺寸為1800*2400mm,每樘隔聲門自帶觀察窗,尺寸為500*700mm。


  隔聲罩無隔聲門的兩側設置6扇隔聲窗,尺寸為1000*1000mm。隔聲門及隔聲窗安裝位置可根據現場安裝要求調節。


  2.4隔聲罩框架


  隔聲罩框架采用100方管搭建,吸隔聲板與框架、門窗與框架、框架與地面連接均進行隔聲密封處理。


  2.5照明設計


  2、隔聲罩內部設置12盞防爆照明燈,配備接線開關,并統一配置防爆配電箱。


  2.6降噪目標


  隔聲罩安裝完成后,隔聲罩外1m處降至85dB(A)。


  3)控制值班室降噪措施


  將控制值班室門窗更換為隔聲門和隔聲窗。隔聲門2樘,尺寸為850*2000mm,隔聲窗8㎡,為雙層夾膠玻璃。
